Fluke ii01・ii915・ii1020Cの違いを比較｜エア漏れ検査機器の選び方

監修：協和機工 菊本佑希（ファシリティーソリューショングループ：リーダー）

Flukeの音響イメージング機器には、シリーズ最高性能で、微小漏れや広い設備を高感度に調査できる「ii915」、エア漏れ・部分放電・機械異常を1台で高度に診断できる「ii1020C」、スマートフォンに接続して手軽に使えるエントリーモデル「ii01」があります。

性能の順位は、ii915 ＞ ii1020C ＞ ii01です。ただし、最も高性能な機種がすべての現場に必要とは限りません。点検目的、必要な診断機能、運用方法、予算に合わせて選ぶことが重要です。

いずれも音を画像として表示できる機器ですが、携帯性、検出性能、診断機能、レポート作成能力は大きく異なります。

この記事では、それぞれの特徴と適した用途を比較し、「自社の日常点検に使いたい」「保全部門で高度な設備診断を行いたい」「専門業者によるエア漏れ検査を依頼したい」といった目的別に選び方を解説します。

まず結論：3機種は利用目的が異なる

選定の目安を簡潔にまとめると、次のようになります。

機種	適した使い方	主な利用者
Fluke ii915	微小漏れや広範囲を高感度に調査し、結果を記録・報告する	専門検査会社、大規模工場、研究・品質保証部門
Fluke ii1020C	エア漏れ、部分放電、機械異常を1台で高度に診断する	保全部門、電気保安担当、設備診断担当
Fluke ii01	日常巡回でエア漏れ箇所を手軽に探す	製造現場、設備担当者、初めて導入する工場

ii01は「現場でいつでも使える手軽な点検ツール」、ii1020Cは「エア漏れ・部分放電・機械異常を1台で高度に診断する機器」、ii915は「微小漏れや広範囲を高感度に調査し、結果の記録・報告まで行える最高性能の専門機」と考えると分かりやすいでしょう。

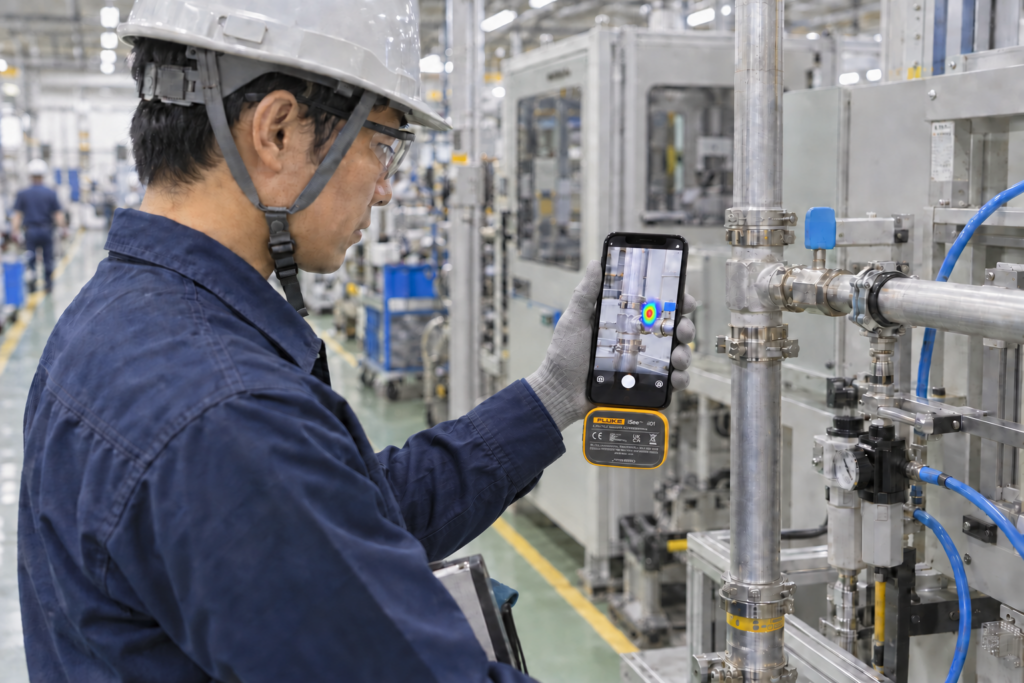

Fluke ii01：スマートフォンで始める日常点検

Fluke ii01は、AndroidスマートフォンまたはHarmonyOS端末のUSB Type-C端子へ直接接続して使用する小型の音響カメラです。

本体重量は約50gで、16個のMEMSマイクを搭載。2kHz～48kHzの周波数帯に対応し、圧縮空気やガスの漏れ、気密性の確認、異音の発生箇所の特定に使用できます。

専用機器を持ち歩かなくても、対応スマートフォンとii01があれば、その場で画像や動画を記録して共有できます。設備担当者が日常巡回の中で「漏れている可能性がある場所」を見つける用途に適しています。

一方で、ii01は手軽さと導入しやすさを重視したモデルです。工場全体の漏れ量を集計したり、年間の電力損失額やCO₂排出量まで算出したりする専門検査とは役割が異なります。

ii01が向いているケース

• 現場担当者が日常巡回の中でエア漏れを探したい
• 小型・軽量な機器を常備したい
• 発見した箇所を画像や動画ですぐ共有したい
• 初めて音響カメラを導入したい

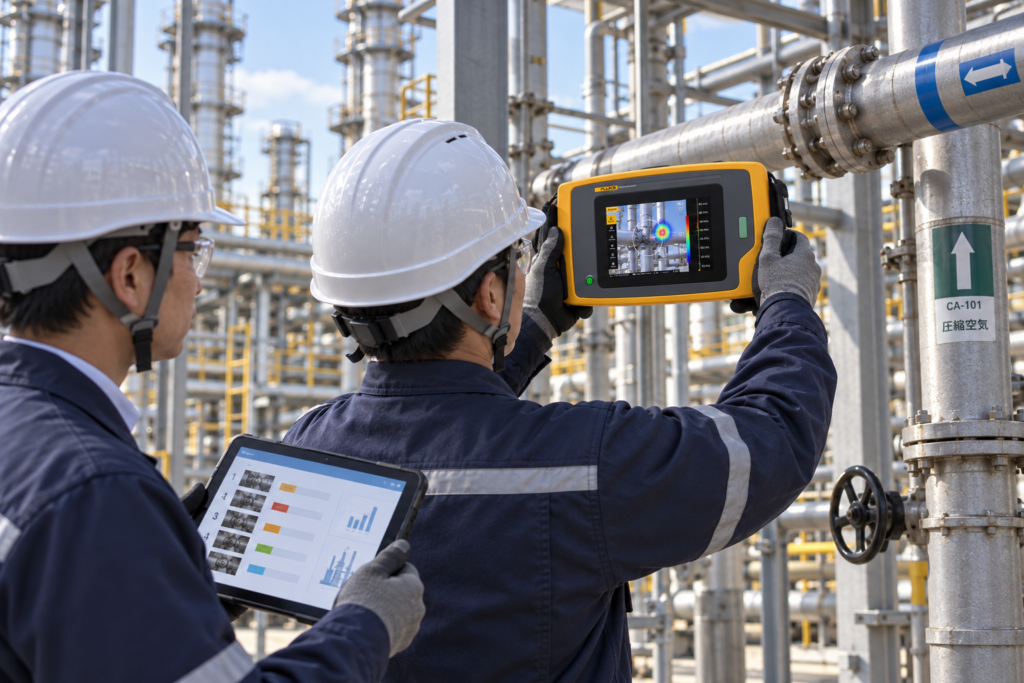

Fluke ii915：微小漏れ・広範囲のプロフェッショナル調査向け

Fluke ii915は、3機種の中で最も高性能な音響イメージャーです。64個のデジタルMEMSマイク、7インチのタッチパネル、2kHz～100kHzの周波数帯を備えています。環境条件によりますが、検出距離は0.5mから最大120m以上とされています。

エアやガスの漏れを検出するLeakQ™に加え、部分放電を評価するPDQ Mode™、回転機器などの機械的な異常音を検出するMecQ™を搭載しています。

微小な漏れや離れた場所にある異常を高感度に捉え、広い工場を効率的に調査できるため、専門検査会社や大規模工場などのプロフェッショナルな調査に適しています。

検査結果を記録・整理し、設備情報とひも付けて報告することで、補修の優先順位や改善計画の検討にも活用できます。

ii915が向いているケース

• 微小なエア漏れやガス漏れを高感度に検出したい
• 工場全体を計画的に調査したい
• 検査結果を設備情報とひも付けて管理したい
• 画像、注釈、報告書まで含めて検査を行いたい

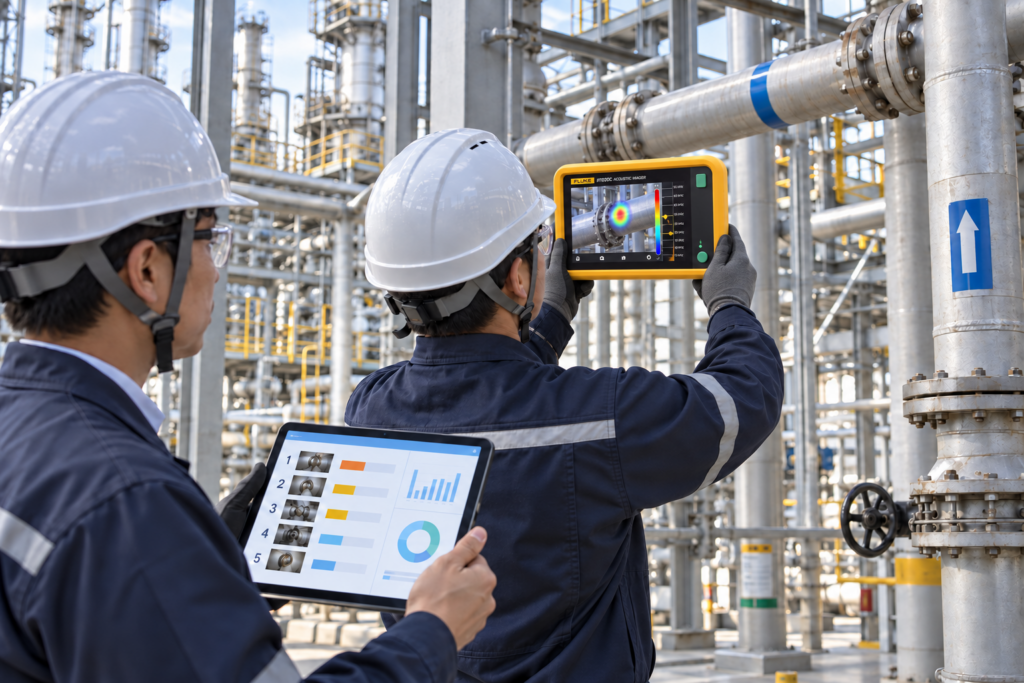

Fluke ii1020C：エア漏れ・部分放電・機械異常の高度診断向け

Fluke ii1020Cは、ii01より高性能で、ii915に次ぐ位置付けの音響イメージャーです。202個のデジタルMEMSマイクと7インチのタッチパネルを搭載しています。周波数帯は最大100kHz、作動距離は環境条件により0.5m～120mとされています。

エア漏れ、部分放電、機械異常など、工場設備で発生する複数の問題を1台で確認できることが特徴です。13メガピクセルの可視光カメラ、128GBの保存容量を備え、画像・動画の記録、注釈、資産IDの管理、機器上でのレポート生成にも対応しています。

本体はタブレット型の一体構造で、重量は約1.2kg、防塵・防水性能はIP54です。工場の保全部門、電気保安担当者、設備診断担当者による予知保全や状態監視に向いています。

ii1020Cが向いているケース

• エア漏れと部分放電を同じ機器で調査したい
• モーターやコンベヤーなどの機械異常も確認したい
• 保全部門で予知保全を強化したい
• 遠距離から設備をスクリーニングしたい

3機種の主な仕様を比較

比較項目	Fluke ii915	Fluke ii1020C	Fluke ii01
性能の位置付け	最高性能	ii915に次ぐ高性能モデル	エントリーモデル
基本形状	7インチ一体型	7インチ・タブレット型一体機	スマートフォン接続型
マイク数	64個	202個	16個
周波数帯	2～100kHz	2～100kHz※	2～48kHz
検出距離	0.5～120m以上	0.5～120m	0.5～50m
可視光カメラ	5MP	13MP	2MP
重量	約2.05kg	約1.2kg（バッテリー含む）	約50g（本体）
主な診断・運用	微小漏れ・広範囲の高感度調査、記録・報告	エア漏れ・部分放電・機械異常の高度診断	漏れ検知、異音箇所確認
主な用途	専門的な検査・工場全体の計画調査	保全部門での予知保全・状態監視	日常点検

※総合性能の順位は、マイク数やカメラ画素数など一つの数値だけでは決まりません。検出性能、対応する診断モード、分析・運用機能などを総合すると、位置付けは ii915 ＞ ii1020C ＞ ii01 です。ii1020Cの対応周波数帯や機能は販売地域・仕様により異なる場合があります。導入前に最新仕様をご確認ください。検出距離はいずれも現場環境や漏れの条件によって変化します。

「購入」と「検査サービス」はどう使い分けるか

自社で機器を購入するか、専門会社へ検査を依頼するかは、求める成果によって決まります。

日常点検で漏れ箇所を発見し、その都度補修する運用を作りたい場合は、ii01の導入が有効です。現場担当者が手軽に使えるため、継続的な漏れ対策を社内に定着させやすくなります。

一方、工場全体の漏れ状況を短期間で調べ、漏れ量、年間電力量、年間損失額、CO₂排出量まで数値化したい場合は、専門的なエア漏れ検査サービスが適しています。

協和機工のエア漏れ検査サービスでは、ii01ではなく、用途に応じた高性能機器を使用して調査します。検出箇所を特定するだけでなく、補修の優先順位を検討できるレポートとして提出します。

なお、使用機器の性能には検出限界があり、現場条件によっては微量な漏れを検知できない場合があります。

迷ったときの選び方

• 手軽な日常点検を始めたい：Fluke ii01
• エア漏れ・部分放電・機械異常を総合的に診断したい：Fluke ii1020C
• 微小漏れや広範囲を本格的に検査・記録したい：Fluke ii915
• 工場全体の損失を数値化し、改善につなげたい：協和機工のエア漏れ検査サービス

重要なのは、単純に最も高性能な機種を選ぶことではなく、点検の頻度、対象設備、社内の運用体制、必要な報告内容に合った方法を選ぶことです。

Fluke製品の選定・導入とエア漏れ検査は協和機工へ

協和機工はFLUKE製品の総合店として、Fluke ii01をはじめ、用途に応じた音響イメージング機器の選定・導入をサポートしています。購入後のサポートにも対応しています。

また、機器の販売だけでなく、工場全体を対象としたエア漏れ検査、損失額・電力量・CO₂排出量の数値化、改善に向けた報告書作成まで全国で対応しています。

• 価格：お問い合わせください
• 標準納期：約1か月
• 購入後サポート：あり
• 対応地域：全国
• お問い合わせ：airleak@kyowakiko.com

「自社にはどの機種が合うのか」「機器を購入するべきか、まず検査を依頼するべきか」など、お気軽にご相談ください。
