孔を開けただけのシンプル構造。
摩耗や劣化による蒸気漏れが発生せず、初期性能を10年以上維持します。
内部に異物が溜まりにくく、万一の閉塞もブロー・逆洗で解消。
定期的な分解清掃が不要です。
随伴蒸気漏洩を極小化し、燃料消費量を抑制。
蒸気ロス削減がランニングコスト削減につながります。
蒸気使用量の削減により、CO₂排出量を低減。
国内産業の脱炭素化に貢献します。
スチームセーバーは、
主管・トレース管向けの長期耐久型スチームトラップです。
低圧蒸気搬送管（主管）であれば、この1機種で幅広く対応できます。
蒸気使用設備（熱交換器・ボイラー・乾燥炉）向けのトラップについても、
用途や条件に応じた製品をご提案可能です。詳細はお気軽にお問い合わせください。

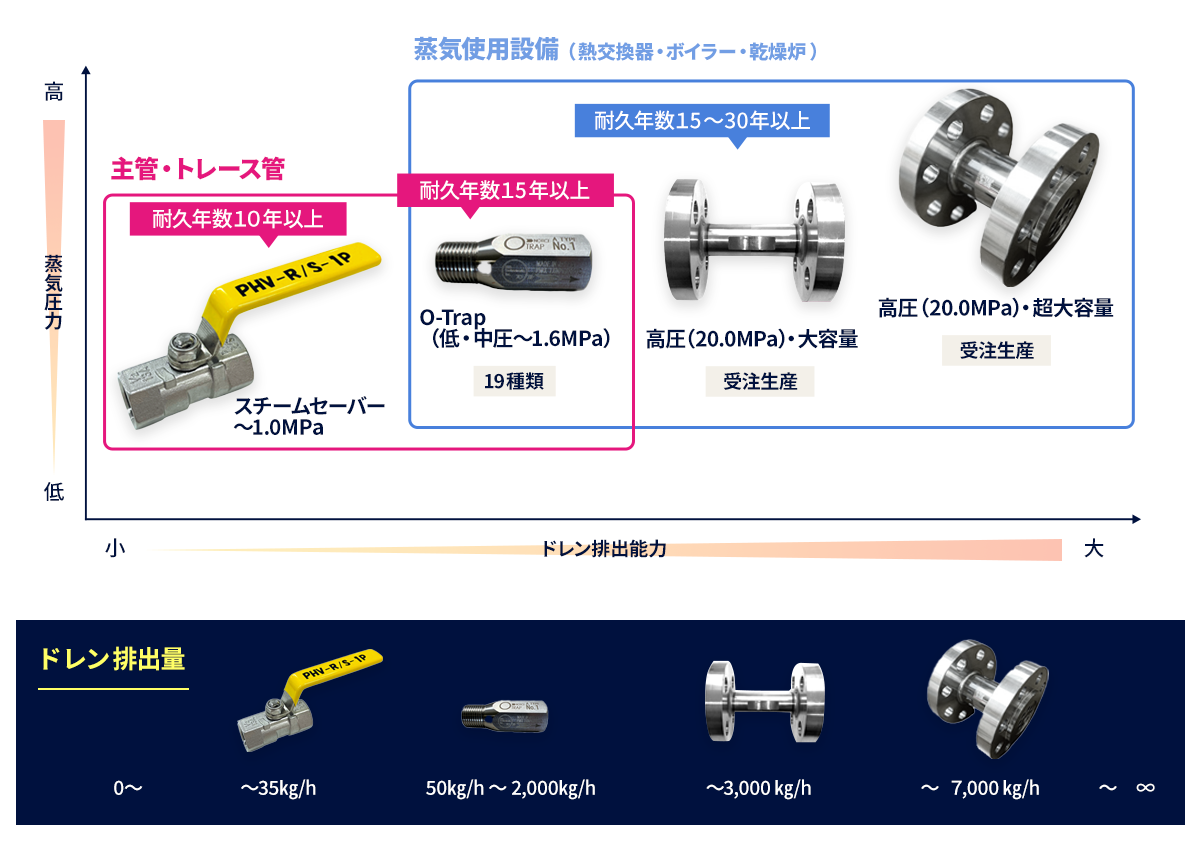

スチームセーバーは、低圧・主管・トレース管領域に特化したトラップです。
蒸気使用設備については蒸気使用量に応じO-Trap各種を取り揃えております。

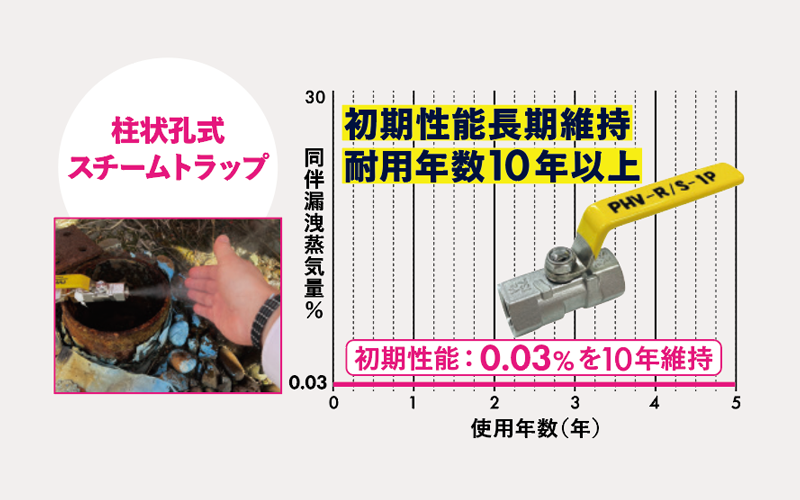

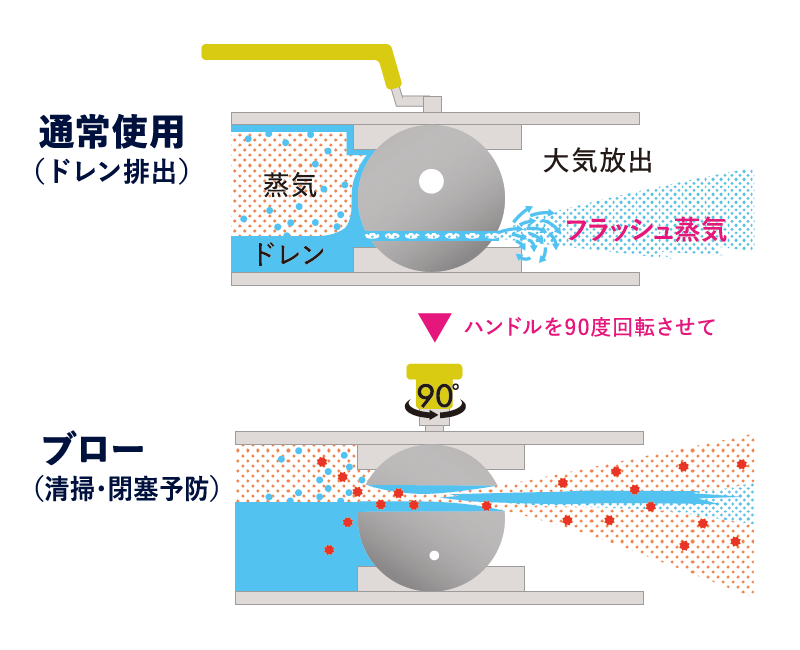

ステンレス鋼球に0.8mmの穴をあけた柱状孔式トラップは、連続的に排出されるドレンで出口をシーリングさせることで随伴蒸気の漏洩を極限まで抑制し、初期性能を10年間維持します。

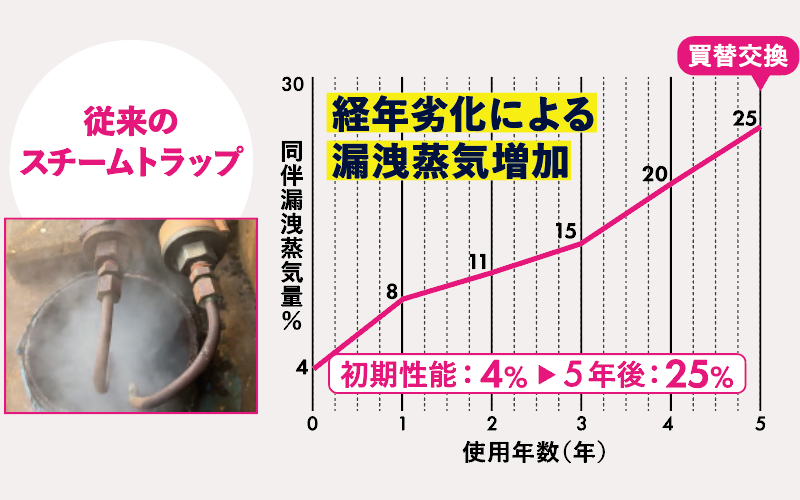

経年劣化に伴う蒸気漏洩が放置されがちな主管・トレース管で絶大な省エネ効果を発揮します。

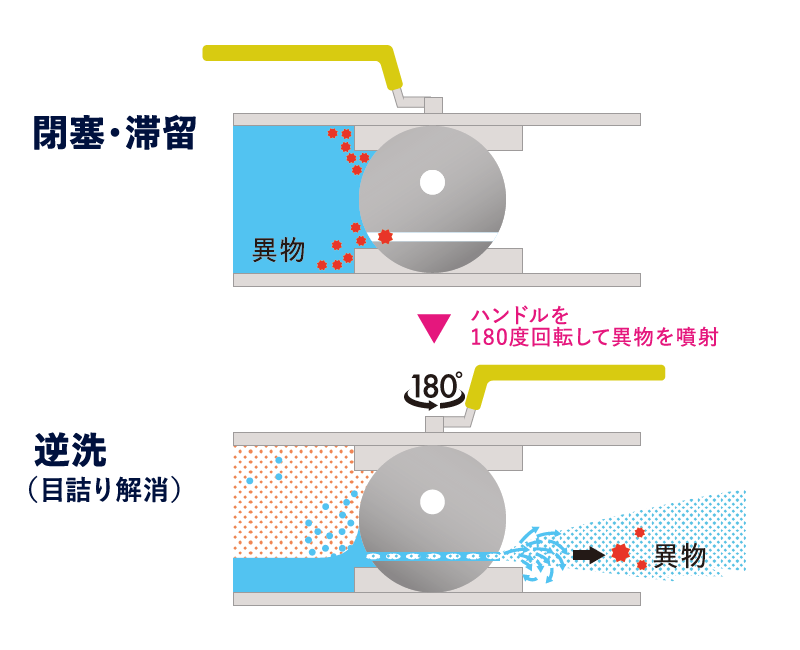

トラップ内部は、常に高圧洗浄されている状態のため、錆やスケールが溜まりにくく、万が一、異物で閉塞しても、ブロー、逆洗すれば、簡単に取り除けます。
定期的な分解清掃も不要なため、手間のかかるトラップの保守管理業務を大幅に削減できます。
経年劣化による蒸気漏洩が発生しないため、長期間にわたって安定した省エネ効果を発揮します。

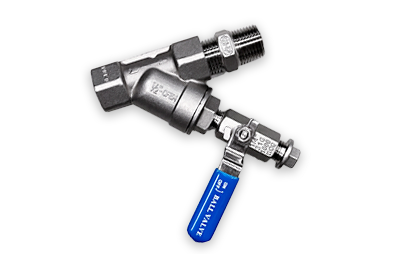

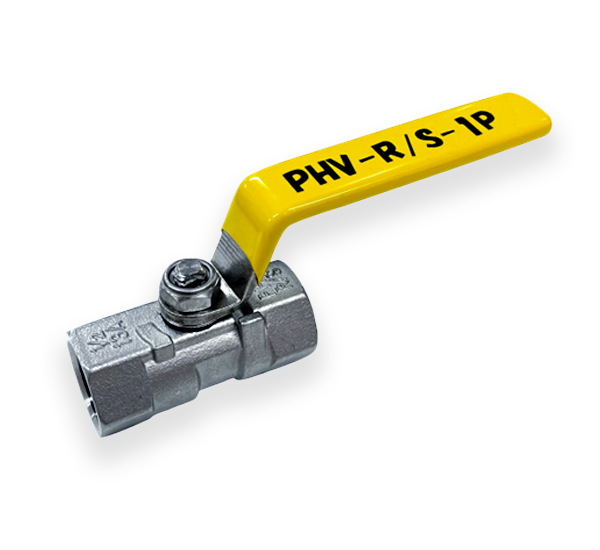

| スチームセーバー PHV-RS-1P |

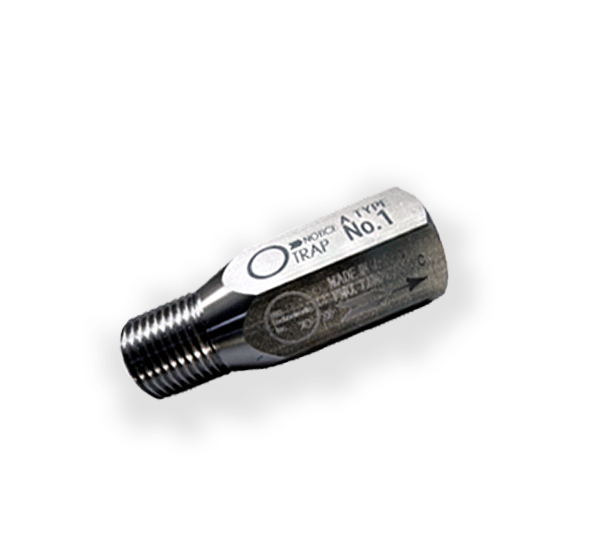

オートラップ O-Trap A-type（19機種） |
|
| 設置場所 | トレース管・主管（蒸気搬送管）専用 | 主管、熱交換機（機種選定が必要） |
| 口径 | 15A（レデューサー装着可） | 15A（レデューサー装着可） |
| 寸法・重量 | 本体57㎜、ノブ込130㎜、184g | 本体70㎜(125㎜※)、205g |
| 本体材質 | SUS304/SCS13A | SUS304 |
| パッキン材質 | テフロン（強化カーボン入り） | ー |
| 最大使用圧力 | 1.0MPa | 1.6MPa |
| ドレン排出能力 | 25㎏/h（0.5Mpa） 35㎏/h（1.0Mpa） |
20㎏/h（0.5Mpa） ～2,700㎏/h（1.0Mpa） |
| 耐久性 | 10年 | 15年 |
お問い合わせフォームから気軽にお問い合わせください。
1営業日以内に弊社担当者より、折り返しのご連絡を差し上げます。
無料でお問い合わせ
蒸気配管の種類（主管・トレース管）やご使用状況についてお伺いし、
設置可否や適した製品構成を確認します。
必要に応じて現地調査も可能です。
設置条件・用途に応じて、最適な機種・構成をご提案し、お見積もりをご案内します。
内容をご確認いただいたうえで、正式にご注文を承ります。
出荷前に、専門スタッフによる製品チェックを実施します。
ご注文確定後、通常7営業日以内に納品いたします。
※ ご注文内容や在庫状況により、納期が変更となる場合があります。
スチームセーバーは、主管・トレース管向けのスチームトラップです。低圧蒸気搬送管（主管）であれば、幅広い条件に対応できます。
蒸気使用設備（熱交換器・ボイラー・乾燥炉）向けについては、用途や条件に応じて別方式のトラップをご提案可能ですので、お気軽にご相談ください。
スチームセーバーは熱交換器にはご利用いただけません。
熱交換器には蒸気使用量に応じO-Trapをご使用ください。O-trapも各種取り揃えておりますのでご相談ください。
はい、可能です。既存のスチームトラップからの更新・置き換えにも対応しています。
配管条件や蒸気量、設置環境によって最適な構成が異なるため、事前に設置状況を確認したうえでご提案します。
スチームセーバーは、柱状孔式（非可動式）構造を採用しています。
孔を開けただけのシンプルな構造のため、弁体の経年劣化による蒸気漏れが発生しません。
そのため、初期性能を長期間維持し、安定した省エネ効果が期待できます。
定期的な分解清掃は不要です。内部に異物が溜まりにくい構造となっており、
万が一閉塞した場合でも、ブロー・逆洗により簡単に解消できます。
日常的な保守・点検の手間を抑えたい現場に適しています。
主に以下の効果が期待できます。
※ 効果は設置条件や運用状況によって異なります。
価格は、製品構成・数量・設置条件によって異なります。
そのため、一律の価格表示は行っていません。
スチームセーバーは、初期価格は従来型スチームトラップと同水準ですが、耐久性が高く、長期間にわたり性能を維持できるため、交換・保全コストを含めたライフサイクルコスト※では割安になります。
用途や条件をお伺いしたうえで、最適な構成とお見積りをご案内します。
※ライフサイクルコスト＝導入から廃棄までの総コスト
はい、取り扱っています。
協和機工では、スチームセーバーを中心に、用途や蒸気条件に応じたスチームトラップをご提案しています。
「どのトラップが適しているかわからない」という場合も、まずはお気軽にご相談ください。
可能です。一部ラインでの導入検討や、既存設備の更新相談など、
小規模なご相談にも対応しています。
はい、対応可能です。
交換作業はお客様お立会いのもとで実施し、設置状況や運用条件を確認しながら進めます。
対応可否や作業内容については、設置環境を確認のうえご案内しますので、まずはご相談ください。
